教我接一下线，谢谢，一个正转端子，一个反转端子，一个公共端，是哪三个端子？没有说明书顶热

明扬工控技术客服2025-08-15 21:37:55

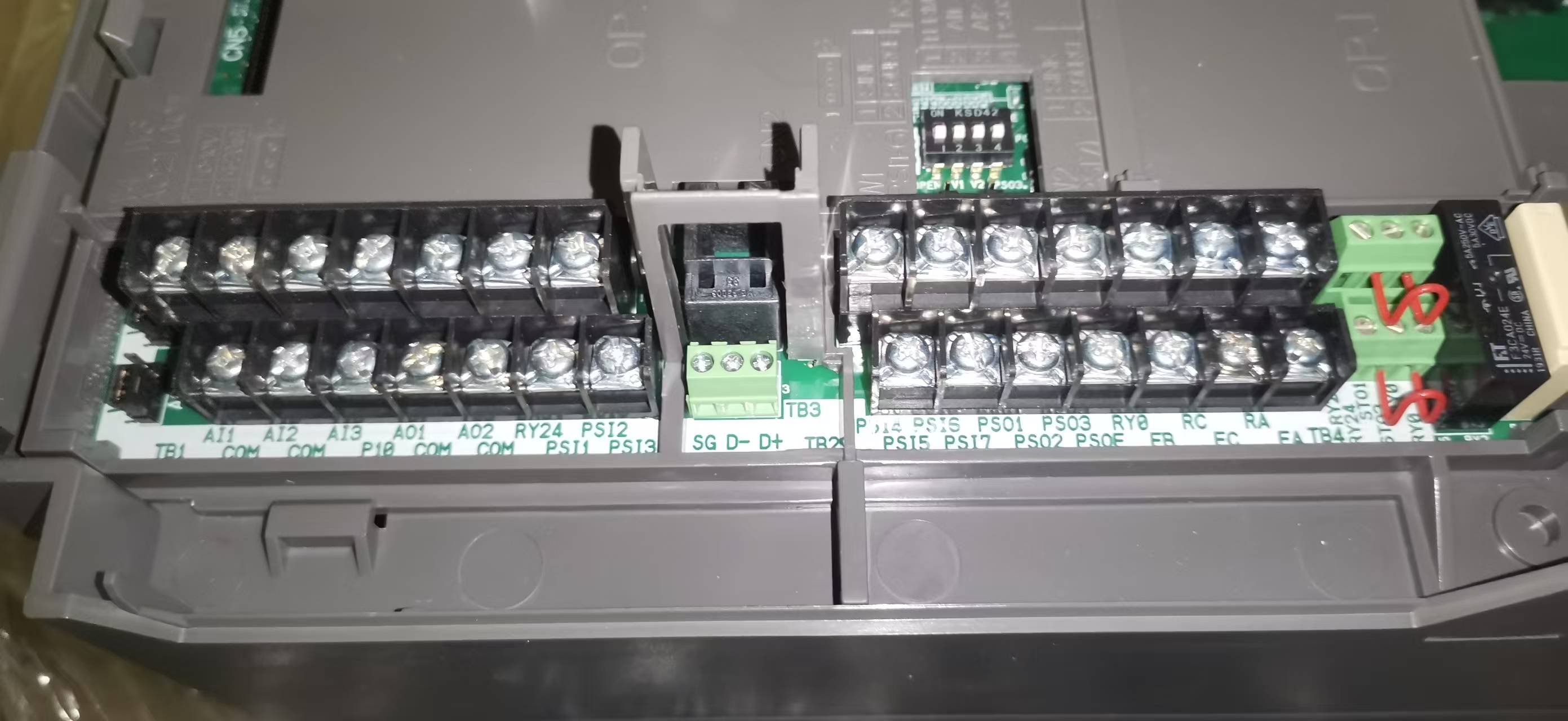

我看了你发的接线端子图，这个是典型的变频器/伺服驱动器控制端子排布局。
从图中右侧端子标识来看，你要找的“正转端子、反转端子、公共端”基本可以对应为：

公共端（COM）：RC

正转端子：FWD（有些型号标成 FR）

反转端子：REV（有些型号标成 RC 旁边的 RV 或 RVS）

结合你图里的标识：

RC = 公共端

FR = 正转

RE 或 RV（可能标成 RA 在其他机型是报警继电器，但你这个右边看是 RE）= 反转

接法示例：

公共端 RC 接控制开关的公共端

正转端 FR 接正转按钮的另一端

反转端 RE（或 RV）接反转按钮的另一端

注意：

上述接法假设你的驱动器是 无源触点控制模式（短接公共端与FR/RE启动方向）。

如果是有源电平输入，要根据说明书确认电源极性。

由于型号未知，建议通电前先用万用表确认这些端子的电压情况，避免烧输入端子。

我可以帮你精确确认你这个型号的正反转端子分布，你要不要拍一张带完整型号铭牌的照片？这样我可以找对应说明书
